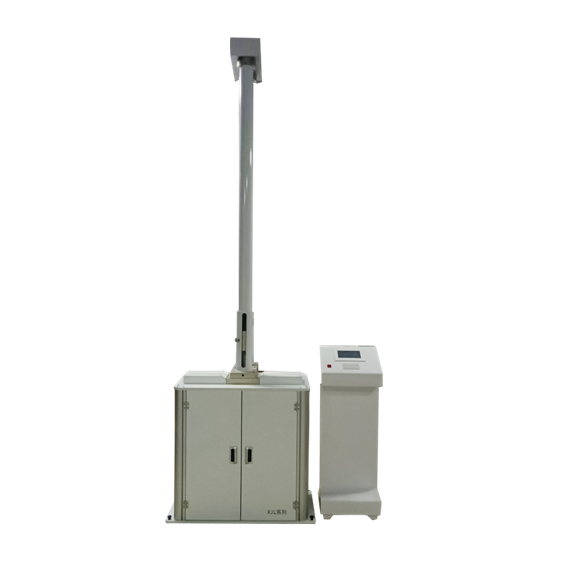

XJL-300C落锤冲击试验机(630)

产品介绍

产品概述：该机广泛适用于各种塑料管材PVC-U、PVC-C管、PP管、PE管(如给排水管、排污管、燃气管、通信用管道）等的耐冲击韧性的测定。是检测机构、生产单位、建材行业、科研单位理想的测试仪器

符合标准：GBT 14152-2001     《热塑性塑料管材耐性外冲击性能 试验方法 时针旋转法》

ISO 3127-1994          《热塑性塑料管 抗外部冲击的测定》

GB /T6112-85           《热塑性塑料管材和管件耐冲击性能的测试方法(落锤法) 》

GB/T 2611-2007         《试验机 通用技术要求》

GB/T 16800-2008        《排水用芯层发泡硬聚氯乙烯(PVC-U)管材》

GB/T13664-2006          《低压输水灌溉用硬聚氯乙烯(PVC-U)管材》

GB/T10002.1-2006       《给水用硬聚氯乙烯(PVC-U)管材》

JB/T 9389-2008         《非金属材料落锤式冲击试验机技术条件》

JJF 1445-2014          《落锤式冲击试验机校准规范》

仪器特点：

1.  本机采用7寸彩色触摸式屏幕，人机界面为用户提供了详细的试验信息，自动记录每次冲击高度，冲击锤重、冲击速度等信息，冲击后由用户输入试样是否破裂，系统自动根据输入信息计算真实破坏率TIR值（时针旋转法）或50%破坏高度（阶梯法），中英文操作，会说话、中英双语，语音提示，更加智能，满足不同区域客户需求；

2.  本机电气、机械及软件部分均设有安全防护措施，如上限位、下限位、软件限位，防漏电，防短路，防静电，防干扰，防渗漏，防误操作等功能；

3.  本机试样托板采用电动升降，管材试样可自动对零点，对零点精准到位，省时省力操作方便；

4.  本机具有锤体自动对零点功能，冲击后自动抓锤功能，自动提锤功能，试验时操作简单、效率高、智能快捷；

5.  本机采用气动结构实现防落锤二次冲击与放锤功能，防二次冲击捕捉成功率为100%。摒弃传统意义上的电磁铁接锤及电磁铁放锤，采用力值更大永不烧毁的气动结构，接锤功能为双接锤结构，采用了300N的长行程气缸，接锤面采用牛筋板材质，接锤稳定可靠。放锤也采用气动结构，具有无气自动锁紧结构，安全可靠。从根本上解决了电磁铁放锤中用到的线缆长时间弯折断线、漏电、滑锤等现象。

6.  本机锤体提升速度快采用变速控制，系统运行平稳可靠。冲击高度可在2000mm范围内任意设定，高度校准方便快捷，避免机械件精度引起的误差，校准精度达±2mm范围以内

7.  本机机械结构采用双螺杆四立柱支撑方式，支撑平稳，刚性好。V型铁调整以适应不同管径的管材及厚度各异的板材试样。组合式冲击锤结构，可通过砝码进行装配达到标准要求的重量。

技术参数：

冲击高度：最大高度2000mm        高度误差：不超过±2mm

锤体质量：0.5kg~16.000kg           质量误差：小于0.5%

锤头曲率半径：SR50mm             放锤方式：气动

试样直径：Φ16mm～Φ630mm

电源：220VAC  50Hz   1.0kW 单相三线

外形尺寸：长1000mm×宽530mm×高3700mm

仪器重量：约500Kg



仪器配置：

XJL-630管材落锤冲击试验机
主机	1台
电控箱	1台
小V型铁	1件
500g锤体D25R50	1把
1000g锤体D90R50	1把
砝码	1套
气管	一根
地脚螺钉	4件
空气压缩机压力1.0Mpa	选配
