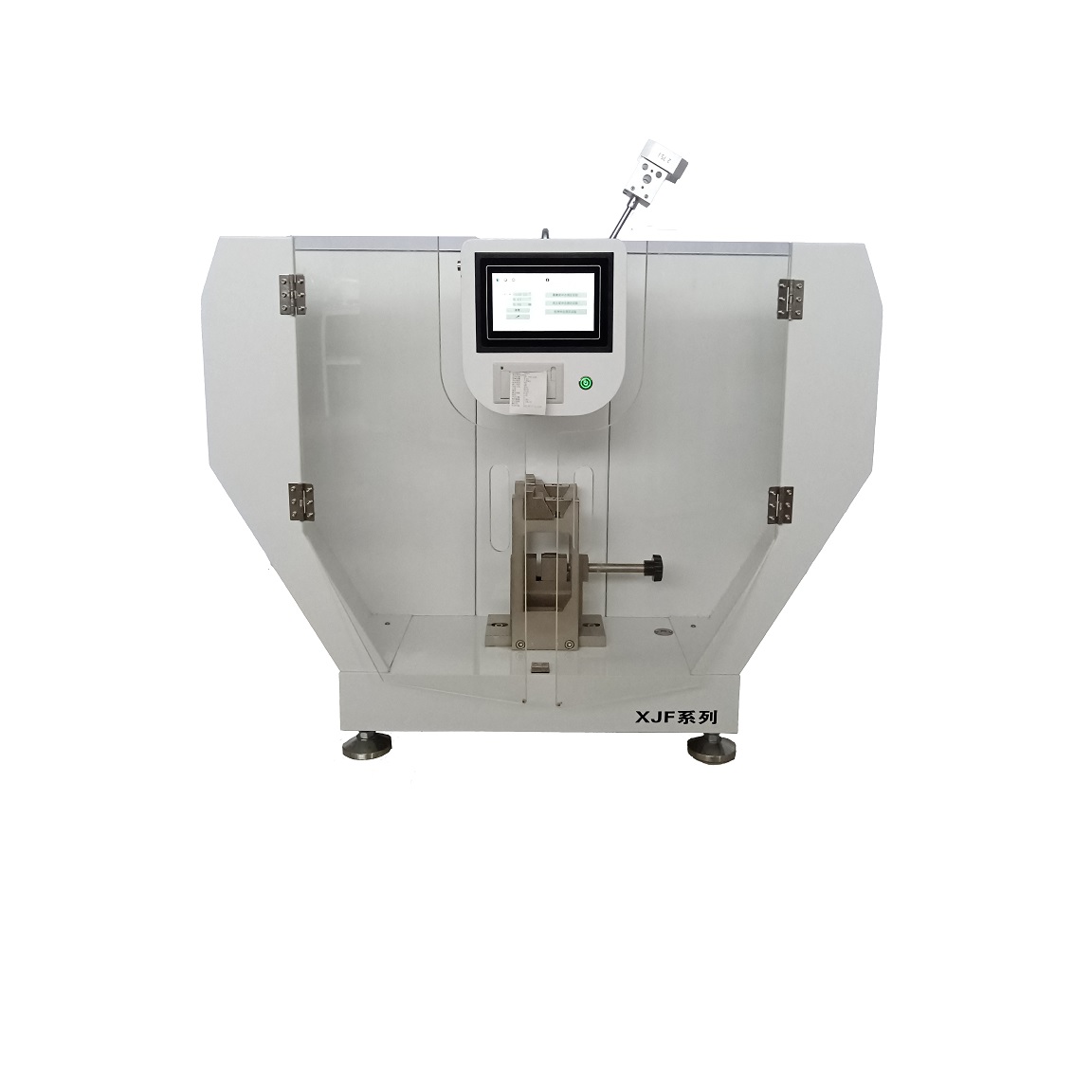

产品介绍
² 仪器概述
主要用于硬质热塑性模塑和挤塑材料，硬质热固性模塑材料以及纤维增强的热固性和热塑性复合材料等非金属材料冲击韧性的测定。电子式冲击试验机采用圆光栅测角技术，除具有指针度盘式的全部优点外，还可数字化测量显示冲断功、冲击强度、预仰角、升角、一批的平均值；具有能量损失自动修正功能，并且可存储10组历史数据。
该试验机可供科研机构、大专院校、各级产检所、材料生产厂等在同一主机上做悬臂梁与简支梁冲击试验。
² 执行标准
GB/T 2611-2007 试验机 通用技术要求
GB-T 21189-2007 塑料简支梁、悬臂梁和拉伸冲击试验用摆锤冲击试验机的检验
GB/T 1843-2008 塑料 悬臂梁冲击性能的测定
GB/T 1043 硬质塑料简支梁冲击试验方法
JB/T 8761-1998 塑料悬臂梁冲击试验机
JB/T 8762 塑料简支梁冲击试验机
ISO 180-2019 塑料伊兆特(Izod)冲击强度的测定
ISO 179-1993（E） 塑料-简支梁冲击强度的测定
² 仪器特点
1. 本仪器控制系统基于第二代ARM Cortex-M3内核的微控制器研发设计，它具有高性能、低功耗的32位微处理器，具有大容量闪存、大容量SRAM、丰富的IO端口资源以及其他外设组件，高度集成的测控系统具有实时性更好、速度更快、稳定性更高的特点。
2. 采用高精度光电角度数据采集装置，测试数据准确可靠。
3. 配备智能助手功能强大，辅助智能挂锤、放锤，防止锤杆因撞击而弯曲；
4. 自动测量摆锤的摆动周期功能，为计量人员检测此项目指标时提供便利条件，避免了人为计时的误差，测量更加准确；
5. 锤体结构简单，外型美观，采用螺母锁紧式安装结构，锤体更换轻松便捷；
6. 采用高精度光电角度数据采集装置，测试数据准确可靠；
7. 高度集成，接线简单，调试便捷；
8. 采用7英寸全彩色液晶触摸屏控制终端，多种语言操作界面，引导式操作流程，可设定试验参数，实时显示冲击角度，自动计算冲击能量及冲击强度，查看试验结果、打印试验数据等；
9. 主机可连接试样尺寸智能测量仪，操作界面可选试样尺寸测量系统，测量后自动录入尺寸，提高效率，计算冲击强度更精确；
10. 一台主机可实现悬臂梁与简支梁两种冲击试验方法，主机也可连接电脑，通过电脑操控试验；
² 技术参数
显示方式 | 触摸屏操控也可连接电脑操作控制 |
测量精度 | ±0.1% |
显示分辨力 | 0.01J |
摆锤仰角 | 150° |
标配能量范围（悬臂梁） | 2.75J、5.5J |
标配能量范围（简支梁） | 2J、4J、5J |
可选配能量范围 | 0.5J、1J |
冲击速度（悬臂梁） | 3.5m/s |
冲击速度（简支梁） | 2.9m/s |
打击中心距（悬臂梁） | 335m |
打击中心距（简支梁） | 230m |
刀刃圆角半径（悬臂梁） | R=0.8mm±0.1mm |
刀刃圆角半径（简支梁） | R=2.0mm±0.1mm |
钳口半径（悬臂梁） | R=0.2mm±0.1mm |
钳口半径（简支梁） | R=1.0mm±0.1mm |
电源 | 220VAC，50Hz，0.5kW |
外形尺寸 | 1100mmX400mmX900mm |
重量 | 约160Kg |
² 产品配置
主机 | 1台 |
2.75J冲击摆（悬臂梁） | 1把 |
2J冲击摆（简支梁） | 1把 |
5.5J砝码（悬臂梁） | 1套 |
4J砝码（简支梁） | 1套 |
5J砝码（简支梁） | 1套 |
钳口（悬臂梁） | 1件 |
对中样块（悬臂梁） | 1件 |
钳口（H62）（简支梁） | 1套 |
钳口压块（简支梁） | 1对 |
对中样板（简支梁） | 1件 |
试样尺寸测量仪 | 选配 |
