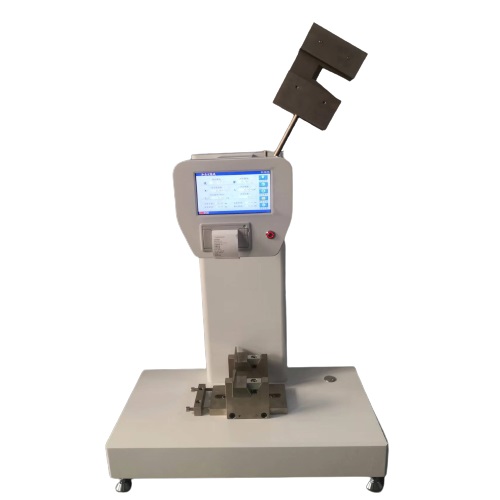

管材简支梁冲击试验机

一、用途：

   XJJD-50管材简支梁冲击试验机主要用于硬质塑料多种用途管材的耐冲击韧性的测定。还适用于硬质塑料板材及增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料冲击韧性的测定。本试验机是化工行业、科研单位、大专院校质量检测等部门理想的试验设备。更可做为管材生产单位及质检部门的专用检测设备。

二、特点：

该XJJD-50管材冲击试验机，主要技术参数完全符合IS0179、GB/T1043、GB/T18743 、GB/T21189、GB/T2611标准的要求。是一种结构简单、操作方便、数据准确可靠的检测仪器。

三、技术规格：

1、a、冲击速度     3.8m/s

   b、冲击能量     15J   50J

c、摆锤预扬角：1500

   d、打击中心距：395mm

e、冲击刀刃圆角半径：R2±0.5mm

f、冲击刀刃夹角：300±10

g、钳口圆角半径：R1.0±0.1mm

h、钳口支撑线间距离：40mm 62mm  70mm

2、管材试样类型、尺寸、支座跨距

注 :1)、外径<25mm的管材按长度截取后,直接进行试验.

   2)、试样长为管材轴线方向长、宽为管材圆周上弧长,高为管材壁厚。

   3)、壁厚>10.5可用机械加工至<10.5mm。

3、环状横切试样类型、尺寸、支座跨距

4、板材、注塑试样类型、尺寸、支座跨距

5、工作原理

用已知能量的摆锤打击支承成水平梁的试样，由摆锤一次冲击使试样破坏。冲击线位于两支座正中，以冲击前、后摆锤的能量差，确定试样在破坏时所吸收的能量。然后按试样原始横截面积计算其冲击强度。

6、工作条件

① 环境温度：10℃～40℃；

② 环境的相对湿度在30%--80%以内；

③ 周围无震动，无腐蚀性介质的环境中；

④ 在稳固的基础上正确的安装并调至水平；

⑤ 工作时无强电磁场干扰，无大的风阻。

7、电气要求

电源电压：220VAC-15%～220VAC+10%，50Hz (单相三线制)

8、仪器尺寸：

700mm长×400mm宽×850mm高
